Powłoki chemoodporne do wymienników i zbiorników przemysłowych

Wprowadzenie: Zbiorniki i wymienniki w przemyśle chemicznym są narażone na agresywne media – silne kwasy, zasady i rozpuszczalniki – które mogą szybko korodować stalowe ściany urządzeń. Zastosowanie specjalistycznych powłok ochronnych znacząco wydłuża ich żywotność (nawet do 20–30 lat) oraz zwiększa bezpieczeństwo pracy[1][2]. Poniżej przedstawiono przegląd dostępnych powłok chemoodpornych, ich właściwości, metody aplikacji oraz porównanie pod kątem efektywności i praktyczności wdrożenia.

1. Fluoropolimerowe powłoki ochronne (PTFE, FEP, PFA)

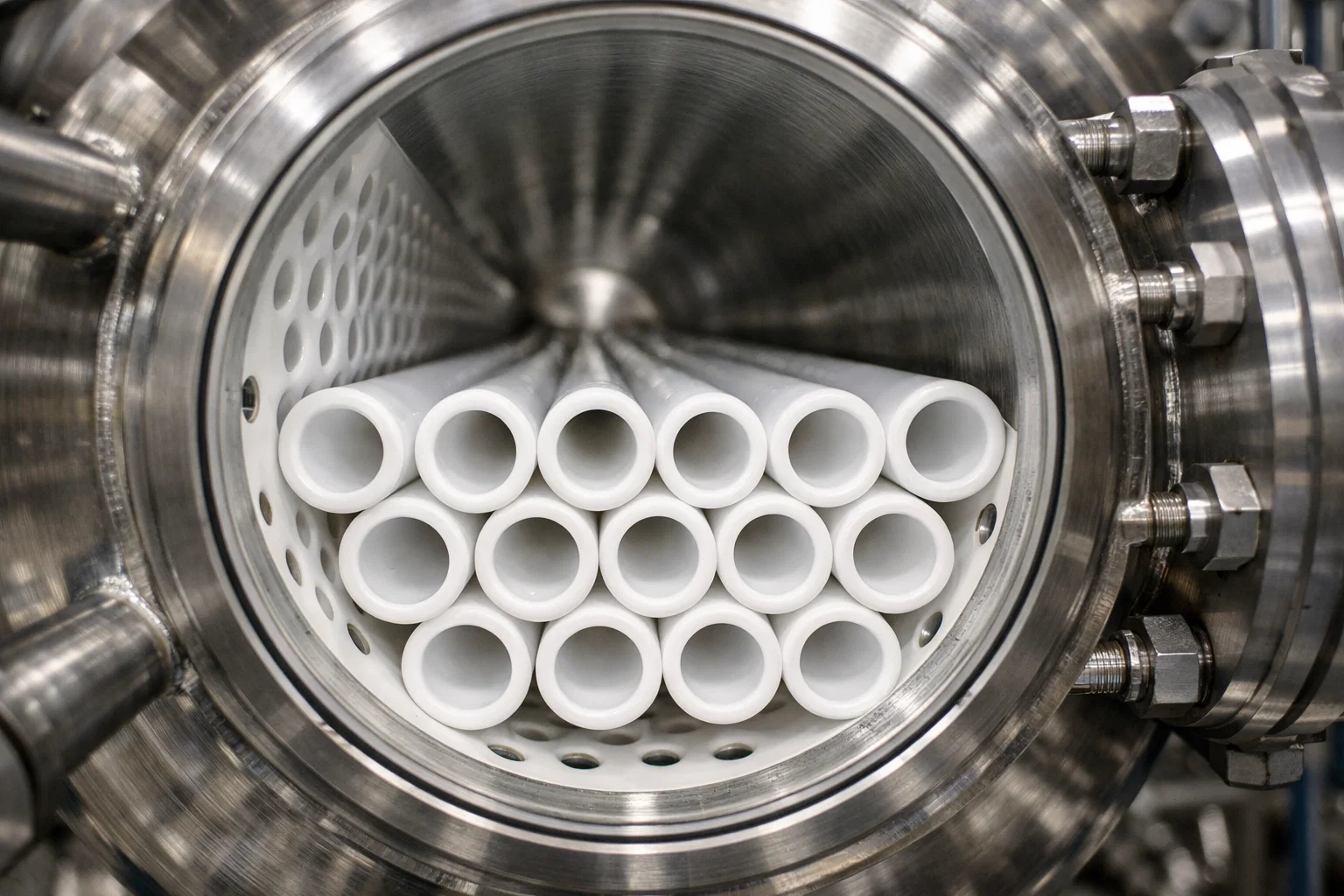

Fluoropolimery to tworzywa znane z wyjątkowej odporności chemicznej i wysokiej trwałości termicznej. Do najczęściej stosowanych należą PTFE (politetrafluoroetylen, znany jako teflon), FEP (kopolimer fluoru etylenu i propylenu) oraz PFA (perfluoroalkoksylany). Powłoki z tych materiałów są wykorzystywane jako wykładziny wewnętrzne zbiorników, rurociągów, wymienników ciepła i innych urządzeń procesowych, oferując alternatywę dla kosztownych stopów metali odpornych na korozję[2].

Skład chemiczny i struktura

  • PTFE (Teflon) – polimer o wzorze chemicznym (C₂F₄)n, zbudowany z łańcucha węglowego w pełni nasyconego atomami fluoru. Dzięki wiązaniom C–F jest on chemicznie obojętny i nie wchodzi w reakcje z większością substancji[3]. Ma strukturę liniową, a ze względu na bardzo dużą masę cząsteczkową nie topi się w typowych warunkach – zamiast tego ulega spiekaniu (sintering).
  • FEP – kopolimer tetrafluoroetylenu (monomer jak w PTFE) z heksafluoropropylenem. Posiada w łańcuchu boczne grupy –CF_3, które obniżają masę cząsteczkową i umożliwiają przetwórstwo w stanie stopionym (termoplastyczny charakter)[4]. FEP zachowuje pełne nasycenie fluorem, co zapewnia mu podobną odporność chemiczną do PTFE.
  • PFA – kopolimer tetrafluoroetylenu z perfluorowanym eterem alkilowym. Również jest termoplastem (przetwarzalnym przez topienie) i cechuje się właściwościami zbliżonymi do PTFE, łącząc wysoką odporność chemiczną i termiczną PTFE z lepszą przetwarzalnością (niższą lepkością w stanie stopionym).

Uwaga: Wszystkie wymienione fluoropolimery należą do rodziny teflonów. Handlowo dostępne powłoki fluoropolimerowe często zawierają również inne pokrewne polimery, jak PVDF (polifluorek winylidenu), ETFE, ECTFE itp., które jednak mają nieco niższe zakresy temperatur pracy lub węższe spektrum odporności chemicznej. W dalszej części skupiamy się na PTFE, FEP i PFA jako reprezentatywnych przykładach.

Właściwości ochronne (chemiczne i termiczne)

Fluoropolimerowe wykładziny zapewniają praktycznie niezrównaną odporność chemiczną. Są one obojętne wobec silnych kwasów, zasad i rozpuszczalników – PTFE nie jest zwilżany przez żadne znane ciecze i nie wchodzi z nimi w reakcje chemiczne[3]. W praktyce oznacza to, że nawet w środowiskach ekstremalnego pH (bardzo silne kwasy czy ługi) fluoropolimer nie ulegnie korozji ani degradacji chemicznej[5]. Co więcej, fluoropolimery nie absorbują wody ani wilgoci, co zapobiega podsiąkaniu mediów korozyjnych pod powłokę[3]. Tego typu powłoki są również nieprzywierające (antyadhezyjne) – osady i zanieczyszczenia trudniej się na nich gromadzą, co ułatwia czyszczenie zbiorników i utrzymanie wysokiej czystości procesowej (ważne np. w przemyśle farmaceutycznym czy półprzewodników)[5].

Pod względem odporności termicznej, fluoropolimery znacząco przewyższają inne powłoki organiczne. PTFE zachowuje swoje właściwości w temperaturach do ok. 200°C (392°F) ciągłej pracy, a maksymalnie nawet do ~260°C (500°F) dla okresowej ekspozycji[6][7]. FEP i PFA również mogą pracować w zbliżonym zakresie – według danych z przemysłu, w wielu środowiskach chemicznych FEP i PFA sprawdzają się do 260°C (500°F), podobnie jak PTFE[8]. (FEP ma nieco niższą dopuszczalną temperaturę ciągłą – typowo do ok. 200°C – lecz PFA dorównuje PTFE z ciągłą temperaturą pracy ~260°C[9]). W przeciwieństwie do większości powłok żywicznych, fluoropolimerowe nie ulegają zniszczeniu w mrozie – pozostają ciągliwe nawet w bardzo niskich temperaturach (poniżej -50°C).

Właściwości mechaniczne: Warto zauważyć, że pomimo znakomitej odporności chemicznej i termicznej, czyste powłoki fluoropolimerowe są stosunkowo miękkie i podatne na uszkodzenia mechaniczne. PTFE ma bardzo niski współczynnik tarcia (porównywalny do tarcia lodu o lód)[10], jednak jest materiałem o niskiej twardości – łatwo się rysuje i ściera pod wpływem cząstek ściernych lub uderzeń. Występuje także zjawisko pełzania (odkształcania pod stałym obciążeniem) – PTFE potrafi “płynąć zimno” pod naciskiem[11]. W praktyce oznacza to, że powłoka teflonowa nie wzmocni mechanicznie konstrukcji – wymaga ona stabilnego podparcia (podłoża), a w zastosowaniach z erozyjnymi mediami (np. zawiesiny ścierne) istnieje ryzyko erozji i ścierania powłoki[12]. W razie lokalnego uszkodzenia powłoki fluoropolimerowej jej naprawa in situ jest bardzo trudna – zazwyczaj wymaga wycięcia i wstawienia nowego fragmentu wykładziny lub odesłania elementu do ponownego powleczenia w warunkach fabrycznych[12]. Mimo tych ograniczeń, w warunkach prawidłowej eksploatacji (bez uszkodzeń mechanicznych) powłoki PTFE/PFA są bardzo trwałe – praktycznie nie starzeją się chemicznie nawet przez kilkadziesiąt lat, o ile nie przekracza się ich limitów termicznych.

Metody nanoszenia (wyłożenie, natrysk, wygrzewanie)

1. Mechaniczne wykładziny (lining) – W przypadku dużych zbiorników często stosuje się wykładanie ich wnętrza arkuszami fluoropolimeru. Może to być tzw. luźna wykładzina (nieprzyklejana, utrzymywana mechanicznie), choć częściej używa się wykładzin bondowanych do ścian zbiornika. Typowym przykładem są elastyczne wykładziny z PVC używane w mniej wymagających aplikacjach, natomiast dla wyższych temperatur i agresywniejszych mediów stosuje się wykładziny z fluoropolimerów takich jak PVDF, ETFE, ECTFE, FEP, PTFE, PFA, nakładane fabrycznie na przygotowaną powierzchnię stali[13]. Technologia polega zwykle na przyklejeniu arkusza tworzywa do ścian zbiornika za pomocą systemu klej + podkładka z tkaniny (np. z włókna szklanego). Podkład z tkaniny zostaje zaimpregnowany żywicznym klejem i umieszczony między metalem a folią fluoropolimeru; następnie w procesie laminacji na gorąco warstwy zostają trwale spojone[14]. Taka warstwowa wykładzina jest sztywno związana ze ścianką zbiornika, co zapobiega podciekaniu cieczy pod folię. W przypadku luźnych wykładzin (rzadziej stosowanych) fluoropolimerowa folia z zgrzewanymi szwami jest po prostu włożona do zbiornika – ich zaletą jest niższy koszt, ale istnieje ryzyko gromadzenia się płynu korozyjnego między wkładką a ścianą zbiornika, dlatego preferowane są systemy klejone lub kotwione.

2. Natrysk powłok fluoropolimerowych – Fluoropolimery można również nanosić w postaci powłoki malarskiej, jednak wymaga to specjalnych procesów. PTFE z uwagi na niemal niemożliwość klasycznego przetwórstwa topienia (wysoka lepkość w temp. topnienia) jest dostępny jako wodna dyspersja drobnych cząstek, którą nanosi się podobnie do farby. Po odparowaniu nośnika i wstępnym podsuszeniu warstwy, element podgrzewa się do temperatury spiekania (~380–400°C), aby cząstki PTFE stopiły się ze sobą w jednorodną powłokę. FEP i PFA, dzięki termoplastyczności, są dostępne także w formie proszków lub zawiesin, które po natryśnięciu można stopić (wytopić) w piecu w niższej temperaturze (typowo 300–340°C). Zwykle przemysłowe systemy powłok fluoropolimerowych składają się z podkładu (primer) i warstwy wierzchniej, czasem kilku warstw, aby zbudować odpowiednią grubość[15]. Podkład często zawiera żywicę poprawiającą przyczepność do metalu, ponieważ czysty PTFE niemal nie przywiera do podłoża (ma bardzo niską energię powierzchniową)[3]. Kolejne warstwy teflonu (np. łączna grubość 500–1000 μm) nakłada się z suszeniem i wygrzewaniem każdej z nich. Dostępne są także metody fluidyzacyjne i elektrostatyczne: drobne elementy można zanurzać w fluidyzowanym złożu proszku PTFE rozgrzanego elementu (proszek topi się na jego powierzchni) lub napylać elektrostatycznie proszek na uziemione podłoże, a następnie wygrzewać.

3. Wygrzewanie (utwardzanie termiczne) – Niezależnie od metody nakładania, powłoka fluoropolimerowa wymaga etapu wygrzewania w wysokiej temperaturze. Proces ten można porównać do wypiekania emalii: w piecu konwekcyjnym lub indukcyjnym następuje spieczenie warstwy, czyli stopienie cząstek fluoropolimeru i ich związanie w ciągły film. PTFE spieka się ok. 380–400°C (powyżej punktu topnienia 327°C), a czas wygrzewania zależy od grubości powłoki (od kilkudziesięciu minut do kilku godzin). FEP topi się już przy ok. 260°C, zatem jego powłoki wymagają wygrzewania właśnie w okolicach 270–280°C (co wystarcza do uzyskania gładkiej, nieporowatej warstwy)[9][16]. PFA topi się w podobnym zakresie co PTFE (ok. 300°C) – proces wygrzewania jest więc zbliżony (zwykle ~340°C, by obniżona lepkość PFA zapewniła rozpływ powłoki).

Wymagania procesowe (temperatura, czas, atmosfera)

Temperatura i czas: Jak wspomniano, aplikacja powłok fluoropolimerowych jest procesem wysokotemperaturowym. Konieczność rozgrzania elementu do ~280–400°C oznacza, że zastosowanie tych powłok ogranicza się do warunków fabrycznych lub specjalnych autoklawów/pieców przemysłowych. Małe i średnie elementy (np. wymienniki ciepła, mieszadła, rury) można umieścić w piecu i wypalić powłokę. W przypadku dużych zbiorników przenośnych stosuje się czasem ruchome piece lub nagrzewnice in situ, choć jest to skomplikowane i kosztowne. Dlatego dla zbiorników o dużych gabarytach częściej wybiera się metodę wykładzin z arkuszy (bondowanych klejem), która nie wymaga nagrzewania całej konstrukcji do kilkuset stopni.

Atmosfera procesu: Wygrzewanie teflonu zazwyczaj odbywa się w powietrzu atmosferycznym – polimery te są odporne na utlenianie do ok. 370°C. Należy jednak ściśle kontrolować temperaturę, gdyż przegrzanie (>400°C) może powodować rozkład PTFE i wydzielanie toksycznych gazów (np. fluorowane związki, które są niebezpieczne dla zdrowia). Piece do wygrzewania muszą mieć dobrą wentylację. Przy aplikacji natryskowej (np. farby teflonowej) stosuje się utleniające piece konwekcyjne, aby usunąć spoiwa organiczne i wodę przed stopieniem polimeru – może to wymagać etapowego grzania (np. wstępne suszenie w 100–120°C, potem wygrzewanie właściwe 350+°C). Atmosfera obojętna (azot) jest rzadko wymagana, chyba że specyficzna formuła powłoki tego potrzebuje; większość systemów korzysta ze standardowego pieca.

Przygotowanie powierzchni: Wymogi dotyczą też stanu podłoża – stalowy zbiornik musi być wytrawiony/piaskowany do białego metalu (czystość klasy Sa 2½–3) przed nałożeniem powłoki. Chropowatość powierzchni zwiększa przyczepność mechanicznego zakotwienia powłoki. Każda niedoskonałość czy zanieczyszczenie może skutkować miejscowym odspojeniem teflonu (tzw. pęcherzem) podczas eksploatacji.

Metody utwardzania lub topienia

Fluoropolimerowe powłoki nie utwardzają się chemicznie, w odróżnieniu od żywic epoksydowych czy winyloestrowych. Utwardzanie polega na topieniu (fuzji) termicznej polimeru. W przypadku PTFE mówimy o spiekaniu – materiał ten nie ma klasycznego stanu ciekłego (bardzo wysoka lepkość stopu), lecz cząstki łączą się w temperaturze powyżej punktu topnienia krystalitów (~327°C). Dla FEP/PFA proces to wytapianie (firing) – podgrzanie powyżej temperatury topnienia powoduje rozpłynięcie polimeru i utworzenie gładkiej, nieporowatej warstwy[16]. Po ostygnięciu powłoka staje się z powrotem stała. Ważne jest kontrolowane chłodzenie, aby uniknąć naprężeń. Nie stosuje się tu żadnych utwardzaczy czy inicjatorów – jedynym czynnikiem sieciującym jest temperatura.

Czasami fluoropolimery łączy się z tradycyjnymi spoiwami tworząc powłoki hybrydowe utwardzane wieloetapowo. Przykładowo, w tzw. systemach “resin bonded” fluoropolimer (PTFE/FEP w formie mikroproszku) jest zawieszony w matrycy żywicznej. Po aplikacji żywica utwardza się (chemicznie), tworząc lepiszcze, a część cząstek teflonu migruje ku powierzchni powłoki, nadając jej właściwości ślizgowe i chemoodporne[17]. Takie systemy pozwalają nakładać powłoki w niższych temperaturach (np. 150–200°C dla utwardzenia żywicy), choć zazwyczaj ustępują czysto fluoropolimerowym pod względem odporności chemicznej.

Podsumowanie fluoropolimerów: Powłoki z PTFE, PFA, FEP oferują najlepszą możliwą ochronę chemiczną (praktycznie uniwersalna odporność chemiczna) i najwyższą odporność termiczną spośród polimerów[18][6]. Są one jednak trudne w aplikacji – wymagają wysokich temperatur i fachowego sprzętu – oraz drogie (zarówno materiał, jak i proces nakładania są kosztowne)[19]. Ich właściwości mechaniczne (twardość, odporność na ścieranie) są ograniczone; często łączy się je z innymi warstwami lub stosuje tylko tam, gdzie wystarczająca jest ochrona chemiczna i termiczna, a ryzyko uszkodzeń mechanicznych jest minimalne.
