Abstrakt

Powłoki cienkowarstwowe odgrywają kluczową rolę we współczesnych technologiach – od elektroniki i optoelektroniki po energoelektronikę i inżynierię powierzchni. Chemical Vapor Deposition (CVD), czyli chemiczne osadzanie z fazy gazowej, to jedna z najważniejszych metod wytwarzania takich powłok. Technika ta umożliwia osadzanie jednorodnych, czystych i silnie związanych z podłożem warstw na złożonych geometriach, co ma krytyczne znaczenie m.in. przy produkcji układów scalonych i powłok ochronnych. Niniejszy artykuł stanowi przegląd procesu CVD oraz jego odmian (w tym niskociśnieniowej LPCVD i plazmowo wspomaganej PECVD), typowych powłok otrzymywanych tą techniką wraz z ich właściwościami, a także stosowanej aparatury. Omówiono również zalety i ograniczenia CVD na tle innych metod osadzania cienkich warstw (takich jak PVD czy ALD). Przegląd oparto na aktualnej literaturze naukowej oraz danych z praktyki przemysłowej.

Słowa kluczowe: powłoki cienkowarstwowe; chemiczne osadzanie z fazy gazowej; CVD; LPCVD; PECVD; powłoki TiN; DLC

Wstęp

Rozwój technologii cienkich warstw przyczynił się do ogromnego postępu w elektronice, energetyce i inżynierii materiałowej na przestrzeni ostatnich dekad. Powłoki cienkowarstwowe – o grubościach od nanometrów do kilku mikrometrów – nadają powierzchniom unikalne właściwości mechaniczne, chemiczne, elektryczne czy optyczne, umożliwiając tworzenie urządzeń o wysokiej wydajności i trwałości. Wytwarzanie takich warstw odbywa się różnymi metodami osadzania, z których każda ma swoje zalety i ograniczenia. Do najpowszechniej stosowanych technik należą metody fizyczne PVD (Physical Vapor Deposition), chemiczne CVD (Chemical Vapor Deposition) oraz pokrewne procesy ALD (Atomic Layer Deposition). Spośród nich CVD wyróżnia się zdolnością do depozycji bardzo jednorodnych i konformalnych powłok na dużych powierzchniach oraz elementach o skomplikowanych kształtach. Metodę CVD zapoczątkowano w latach 50. XX wieku z myślą o nakładaniu twardych powłok ochronnych na narzędzia skrawające, a już w latach 60. i 70. znalazła szerokie zastosowanie w elektronice półprzewodnikowej (produkcja układów scalonych, tranzystorów) oraz przy wytwarzaniu powłok ochronnych i fotowoltaicznych. Obecnie technologia CVD jest stale udoskonalana i wykorzystywana w licznych obszarach – od przemysłu mikroelektronicznego, przez inżynierię powierzchni narzędzi, aż po wytwarzanie nanomateriałów i warstw funkcjonalnych w sensorach czy urządzeniach optoelektronicznych. Poniższe rozdziały omawiają mechanizm procesu CVD i jego odmiany, prezentują typowe otrzymywane powłoki wraz z ich charakterystyką, opisują stosowaną aparaturę oraz porównują CVD z innymi technikami osadzania cienkich warstw.

Proces osadzania powłok metodą CVD

Zasada działania: Chemical Vapor Deposition polega na osadzaniu stałej powłoki w wyniku reakcji chemicznej gazowych prekursorów na rozgrzanej powierzchni podłoża. W klasycznym procesie CVD podłoże umieszcza się w reaktorze, do którego wprowadzane są lotne związki zawierające składniki docelowej powłoki. W podwyższonej temperaturze (zwykle kilkaset do >1000 °C) molekuły prekursora ulegają na powierzchni rozkładowi lub reakcji z innym reagentem, tworząc cienką warstwę stałą osadzającą się na podłożu, a produkty uboczne w postaci gazowej są odprowadzane z układu. Proces jest zwykle kontrolowany poprzez takie parametry jak temperatura podłoża, ciśnienie w komorze, skład i szybkość przepływu gazów, aby uzyskać wymaganą grubość, jednorodność i skład chemiczny powłoki. CVD umożliwia osadzanie szerokiej gamy materiałów – metali, półprzewodników, dielektryków, związków ceramicznych – o wysokiej czystości i gęstości. Typowe etapy przebiegu procesu obejmują: (1) wprowadzenie gazowych prekursorów do komory, (2) transport reagentów do powierzchni podłoża, (3) aktywację cząsteczek (termicznie lub np. plazmowo), (4) reakcje chemiczne na powierzchni prowadzące do powstania stałego produktu, (5) wzrost filmu na podłożu oraz (6) usuwanie z komory gazowych produktów ubocznych. Dzięki odpowiedniemu doborowi warunków kinetycznych i termodynamicznych reakcje zachodzą w sposób kontrolowany, co pozwala otrzymać jednorodne powłoki nawet na dużej liczbie elementów jednocześnie.

Odmiany procesu CVD: Istnieje wiele modyfikacji klasycznego procesu CVD, opracowanych w celu obniżenia temperatury osadzania, poprawy jednorodności warstw lub umożliwienia depozycji specyficznych materiałów:

• CVD niskociśnieniowe (LPCVD) – proces prowadzony w warunkach próżni (typowo ~0,1–2 Torr). Obniżenie ciśnienia zmniejsza zderzenia między cząsteczkami gazu, co pozwala uzyskać lepszą jednorodność grubości na całej powierzchni i lepsze pokrycie detali (tzw. step coverage) w porównaniu z procesem atmosferycznym. LPCVD umożliwia też ograniczenie zanieczyszczeń i reakcje w niższej temperaturze niż przy ciśnieniu atmosferycznym. Wadą są bardziej złożone i kosztowne urządzenia próżniowe oraz możliwość wystąpienia zjawiska zubożenia reagenta wzdłuż przepływu (tzw. efekt downstream w reaktorach poziomych).
• Plazmowo wspomagane CVD (PECVD) – odmiana wykorzystująca plazmę do aktywacji reagentów, co pozwala znacząco obniżyć temperaturę podłoża wymaganą do osadzania warstw. W PECVD do komory wprowadza się gazy reaktywne i wzbudza je za pomocą wyładowania (najczęściej RF o częstotliwości MHz). Plazma powoduje dysocjację i jonizację cząstek, tworząc wysoko reaktywne rodniki zdolne do reakcji na powierzchni już w temperaturach rzędu 200–400 °C. Dzięki temu PECVD umożliwia pokrywanie materiałów wrażliwych na temperaturę (np. tworzyw sztucznych) oraz osadzanie związków, których klasyczny CVD nie mógłby wytworzyć ze względu na termicznie niestabilne prekursory. Zastosowania PECVD to m.in. warstwy dielektryczne (np. SiO₂, Si₃N₄) w mikroelektronice, powłoki antyrefleksyjne, a także twarde powłoki na narzędziach wymagających niższej temperatury procesu. Należy jednak precyzyjnie kontrolować dodatkowe parametry (moc i częstotliwość RF, gęstość plazmy), co czyni proces bardziej złożonym.
• Metalorganiczne CVD (MOCVD) – odmiana, w której jako prekursory stosuje się lotne związki metalorganiczne. Pozwala to osadzać związki trudno lotnych metali i półprzewodników w niższych temperaturach niż przy użyciu prostych gazów nieorganicznych. MOCVD jest szeroko stosowane do wytwarzania złożonych materiałów półprzewodnikowych (np. arsenków i azotków metali z grupy III–V, takich jak GaAs, GaN) oraz warstw luminescencyjnych w diodach LED. Proces wymaga precyzyjnego doboru prekursorów i często prowadzi się go przy obniżonym ciśnieniu (LP-MOCVD). Ze względu na toksyczność i koszty prekursorów (np. pochodne metaloorganiczne galu, indu) MOCVD jest techniką specjalistyczną, głównie badawczą i przemysłową w elektronice.
• Inne odmiany: Istnieją także wyspecjalizowane warianty CVD, jak CVD z aktywacją fotochemiczną (Photo-CVD, gdzie reakcje inicjowane są promieniowaniem UV), CVD z gorącą nitką (HFCVD – wykorzystujące rozgrzany drut do dysocjacji gazu, np. do syntezy diamentów), CVD w złożu fluidalnym (wykorzystujące lewitację proszków w strumieniu gazu w reaktorze do pokrywania cząstek) i inne. Każda z odmian jest dostosowana do specyficznych zastosowań i materiałów, poszerzając zakres możliwości technologii CVD.

Typowe powłoki otrzymywane metodą CVD

CVD jest technologią niezwykle wszechstronną pod względem materiałów, które można zdeponować. Tabela 1 przedstawia przykłady warstw otrzymywanych metodą CVD w różnych zastosowaniach (półprzewodniki, powłoki ochronne itp.). Szczególne znaczenie mają twarde powłoki ceramiczne (węgliki, azotki, borki, tlenki) stosowane jako materiały narzędziowe i ochronne, a także powłoki diamentopodobne oraz dielektryczne warstwy w mikroelektronice. Poniżej opisano wybrane typowe powłoki CVD, ich właściwości, zastosowania oraz główne zalety i ograniczenia.

Powłoki TiC (węglik tytanu)

Węglik tytanu (TiC) jest jedną z pierwszych powłok, jakie wprowadzono przemysłowo metodą CVD na narzędzia skrawające. Pierwsze węgliki spiekane pokryte pojedynczą warstwą TiC pojawiły się już w latach 60., znacząco zwiększając trwałość narzędzi. Powłoka TiC ma bardzo wysoką twardość (ok. 3000 HV), dużą odporność na ścieranie i dobre właściwości przeciwzużyciowe. Jest odporna na działanie większości czynników chemicznych oraz charakteryzuje się wysoką temperaturą topnienia (~3100 °C), co czyni ją odporną na działanie wysokich temperatur podczas skrawania. TiC tworzy na podłożu warstwę o silnej adhezji, dzięki mechanizmowi wytwarzania połączenia chemicznego z podłożem w trakcie wzrostu powłoki. Znalazł szerokie zastosowanie jako warstwa ochronna na płytkach z węglików spiekanych do obróbki metali – często jako pierwsza (wewnętrzna) warstwa pokrycia narzędzi, na którą nakłada się kolejne powłoki (np. Al₂O₃, TiN) w systemach wielowarstwowych. Zalety: bardzo wysoka twardość i odporność na ścieranie, dobra przyczepność do podłoża oraz chemiczna obojętność wobec materiału obrabianego. Wady: kruchość i podatność na spękania w przypadku obciążeń uderzeniowych, a także konieczność wysokiej temperatury osadzania (typowo ~1000 °C), co ogranicza zastosowanie TiC-CVD do podłoży wytrzymujących takie warunki (np. węgliki spiekane, ceramika – powłoki TiC nie nakłada się bezpośrednio na stal szybkotnącą ze względu na odpuszczenie materiału narzędzia w wysokiej temperaturze). Powłoka TiC ma również skłonność do utleniania się w temperaturach powyżej ~400–500 °C w atmosferze powietrza – produkty utleniania (TiO₂) nie zapewniają już tak dobrej ochrony przed zużyciem jak sama powłoka.

Powłoki TiN (azotek tytanu)

Azotek tytanu (TiN) jest jedną z najpowszechniej stosowanych powłok ochronnych – używany zarówno w narzędziach skrawających, jak i jako dekoracyjna złocista powłoka o dużej odporności na zarysowania. Powłoki TiN osadzane metodą CVD wprowadzono przemysłowo nieco później niż TiC – początkowo jako zewnętrzną warstwę na narzędziach pokrytych wcześniej TiC i Al₂O₃. TiN posiada strukturę kubiczną (typ NaCl) i odznacza się wysoką twardością (ok. 2000–2500 HV) oraz niskim współczynnikiem tarcia (~0,4 względem stali), co skutkuje zmniejszonym zużyciem narzędzi. Jest chemicznie obojętny wobec żelaza – w przeciwieństwie do diamentu, nie reaguje z żelazem – dlatego nadaje się do obróbki stali. Zalety: wysoka twardość i odporność na zużycie przez tarcie, dobra przyczepność do podłoży węglikowych, atrakcyjny złoty kolor ułatwiający identyfikację powłoki (oraz ocenę jej zużycia – starte miejsca są łatwo widoczne, bo warstwa TiN pełni rolę wskaźnika zużycia). Powłoki TiN cechują się także pewną odpornością na korozję i mogą działać jako bariera dyfuzyjna. Wady: stosunkowo wysoka temperatura osadzania klasyczną metodą CVD (~800–1000 °C), co – podobnie jak przy TiC – ogranicza ich nakładanie do podłoży o wysokiej odporności temperaturowej (np. płytki z węglików spiekanych, ceramika). Aby móc nakładać powłoki TiN na stalowe narzędzia, opracowano procesy PVD (np. azotowanie fizyczne katodowe) i ulepszone procesy CVD w niższej temperaturze (tzw. MT-CVD, ok. 700 °C). Ponadto TiN ulega utlenianiu w powietrzu powyżej ~600 °C, tworząc powierzchniowo kruchy TiO₂, co ogranicza użyteczność powłoki przy bardzo wysokich temperaturach skrawania. Niemniej, w umiarkowanych warunkach pracy powłoki TiN istotnie wydłużają trwałość narzędzi skrawających i są standardem w wielu aplikacjach. Poza przemysłem narzędziowym, cienkie warstwy TiN znalazły zastosowanie także w medycynie (powłoki na implantach i narzędziach chirurgicznych – TiN jest bioobojętny) oraz jako dekoracyjne i funkcjonalne powłoki na elementach użytkowych (ze względu na barwę i odporność na zarysowanie).

Powłoki Al₂O₃ (tlenek glinu, alumina)

Tlenek glinu (Al₂O₃) jest ważnym materiałem powłokowym CVD, zwłaszcza w branży narzędzi skrawających. Warstwa Al₂O₃ (często w postaci polikrystalicznej α-Al₂O₃ lub κ-Al₂O₃) bywa nakładana jako pośrednia powłoka na płytkach z węglików spiekanych, pomiędzy warstwami TiC/TiCN a TiN, tworząc wielowarstwowy system ochronny. Właściwości: Al₂O₃ jest twardą ceramiką (twardość ~2000 HV), o bardzo wysokiej odporności na ścieranie w wysokich temperaturach. Cechuje się niską przewodnością cieplną oraz chemiczną obojętnością – nie reaguje z metalami obrabianymi. Dzięki tym cechom działa jak termo-bariera – chroni narzędzie przed przegrzewaniem i kraterowym zużyciem od gorących wiórów. Warstwa aluminy na powierzchni płytki narzędziowej zmniejsza dyfuzję składników między wiórem a narzędziem i ogranicza tworzenie kraterów zużycia, istotnie wydłużając żywotność ostrza. Zalety: wysoka stabilność chemiczna i temperaturowa (Al₂O₃ jest już utleniona, więc nie utlenia się dalej; pozostaje stabilna nawet powyżej 1000 °C), bardzo dobra odporność na ścieranie ślizgowe w podwyższonych temperaturach, działanie jako bariera cieplna i dyfuzyjna. Wady: czysty tlenek glinu jest kruchy – powłoki Al₂O₃ mogą pękać pod wpływem szoków termicznych lub mechanicznych (szczególnie w procesach z przerwami skrawania). Dodatkowo, osadzanie Al₂O₃ metodą CVD wymaga temperatur rzędu 1000 °C i specyficznych prekursorów (zwykle związków chlorowych glinu reagujących z CO₂ lub H₂O), co technologicznie jest wymagające. Pomimo tych ograniczeń, Al₂O₃ stanowi nieodzowny element wielowarstwowych powłok narzędziowych – jej obecność znacząco zwiększa odporność na zużycie kraterowe i deformacje plastyczne ostrza w wysokiej temperaturze skrawania. Poza narzędziami, polikrystaliczna CVD α-Al₂O₃ stosowana jest również jako materiał na podłoża elektroniki wysokotemperaturowej oraz jako warstwa izolacyjna w elementach grzejnych i czujnikach, ze względu na dobre właściwości elektryczne (wysoka rezystywność, stała dielektryczna ~9).

Powłoki DLC (amorficzny węgiel diamentopodobny)

Powłoki diamentopodobne (DLC, z ang. diamond-like carbon) to amorficzne warstwy węgla o strukturze częściowo diamentowej (wiązania sp³) i częściowo grafitowej (wiązania sp²), często z domieszką wodoru. Choć technicznie wiele powłok DLC otrzymuje się metodami PVD lub hybrydowymi (np. ablacja laserowa, rozpylanie magnetronowe połączone z chemisorpcją), również w ramach CVD – zwłaszcza PECVD – można osadzać wysokiej jakości warstwy DLC z gazowych węglowodorów (np. z metanu w plazmie RF). Właściwości: DLC łączy szereg unikalnych cech: bardzo wysoką twardość (od ~15 GPa do nawet 50 GPa w przypadku warstw typu ta-C), niezwykle niski współczynnik tarcia (0,05–0,2 w suchym tarciu), wysoką odporność na zużycie i niski współczynnik zużycia adesywnego, chemiczną obojętność i odporność korozyjną, a także gładkość (povłoki DLC mają bardzo małą chropowatość). Co istotne, warstwy DLC można syntezować w relatywnie niskich temperaturach (~200 °C w PECVD), co umożliwia ich nakładanie na wrażliwe podłoża (stal, stopy lekkie, polimery) bez ich uszkodzenia. Zastosowania: dzięki wyjątkowo niskiemu tarciu i wysokiej twardości, powłoki DLC są szeroko stosowane w tribologii – do pokrywania elementów mechanicznych pracujących pod obciążeniem w ruchu (np. części silników – tłoczki pomp paliwa, popychacze zaworów, przekładnie; elementy skrzyń biegów; kompresory). Zmniejszenie tarcia przekłada się na wyższą sprawność i mniejsze zużycie energii, a odporność na zużycie wydłuża żywotność części. DLC stosuje się także w przemyśle narzędziowym (np. powłoki na frezach do aluminium, gdzie niski adheryjny zużycie zapobiega przywieraniu materiału obrabianego). Ze względu na biozgodność i gładkość, warstwy diamentopodobne znalazły zastosowanie w medycynie (powłoki na implantach ortopedycznych, endoprotezach, stentach), gdzie redukują zużycie i zapobiegają korozji. Ponadto DLC jest dobrym izolatorem elektrycznym oraz przepuszcza światło w zakresie podczerwieni, co wykorzystuje się w elektronice (np. jako dielektryki w układach wysokiej częstotliwości) i optyce (powłoki ochronne na elementach IR). Wady i ograniczenia: głównym wyzwaniem przy powłokach DLC jest występowanie znacznych naprężeń wewnętrznych, szczególnie w bardzo twardych odmianach o wysokim udziale wiązań sp³. Powoduje to ograniczenie maksymalnej grubości takiej powłoki (zwykle do kilku mikrometrów), aby uniknąć jej spękania lub złuszczenia. Inną słabością jest stosunkowo niska stabilność termiczna DLC – w temperaturach powyżej ~300 °C (w zależności od składu) warstwy ulegają częściowej grafityzacji lub utlenieniu, tracąc swoje korzystne właściwości. Z tego względu DLC nie nadaje się na powłoki pracujące w wysokich temperaturach (tam lepsze są np. ceramiki jak TiN, Al₂O₃). Mimo to, w warunkach umiarkowanych termicznie powłoki diamentopodobne stanowią obecnie jedne z najskuteczniejszych powłok przeciwzużyciowych i znajdują coraz szersze zastosowania przemysłowe.

Powłoki SiC (węglik krzemu)

Węglik krzemu (SiC) to materiał unikalny, pełniący podwójną rolę – jest zarówno ceramicznym materiałem konstrukcyjnym i powłokowym, jak i półprzewodnikiem mocy. Metodą CVD otrzymuje się polikrystaliczne powłoki SiC o bardzo wysokiej czystości i gęstości – często określane jako CVD-SiC. Właściwości: CVD SiC cechuje się znakomitymi właściwościami mechanicznymi i termicznymi: jest bardzo twardy (ok. 2500 HV), odporny na ścieranie, chemicznie obojętny i wysoce odporny na korozję oraz utlenianie (do ok. 1500 °C w powietrzu). Wyróżnia się też wysoką przewodnością cieplną (~200 W/mK) przy jednoczesnej wysokiej rezystywności elektrycznej (jest materiałem półprzewodnikowym o szerokiej przerwie energetycznej ~3 eV). CVD-SiC ma strukturę krystaliczną zbliżoną do diamentu (odmiana kubiczna β-SiC lub heksagonalna α-SiC) i może być wypolerowany do bardzo niskiej chropowatości (zwierciadlanej) – wykazuje wtedy również doskonałe właściwości optyczne jako materiał lustrzany. Zastosowania powłok SiC: dzięki odporności na wysoką temperaturę i utlenianie, powłoki SiC są stosowane do ochrony elementów narażonych na ekstremalne warunki – przykładowo do zabezpieczania grafitowych komponentów pieców i reaktorów przed utlenieniem i erozją (nakłada się warstwę SiC na grafit, co zapobiega jego degradacji w kontakcie z gorącym powietrzem i plazmą). W przemyśle lotniczym i kosmicznym warstwy SiC służą jako powłoki żaroodporne na kompozytach węglowych (C/C, C/SiC) stosowanych w strukturach hipersonicznych – SiC tworzy barierę chroniącą przed utlenieniem i ablacją w temperaturach sięgających 1500–1700 °C. CVD SiC jest także wykorzystywany do produkcji elementów optycznych (lustra, zwierciadła teleskopów) – po osadzeniu na odpowiednim podłożu i wypolerowaniu, uzyskuje się lekkie zwierciadła o świetnej stabilności termicznej i mechanicznej, przewyższające tradycyjne szkło czy metal. W elektronice natomiast monokrystaliczny SiC jest materiałem podłożowym i warstw epitaksjalnych dla przyrządów mocy (diody Schottky’ego, tranzystory MOSFET) – w tym kontekście CVD jest podstawową metodą wzrostu grubej warstwy epitaksjalnej SiC o kontrolowanym domieszkowaniu na monokrystalicznych waflach SiC. Zalety powłok SiC: wyjątkowa twardość, odporność chemiczna i temperaturowa (nie ulegają znaczącej degradacji nawet w temp. ~1400–1500 °C), doskonała przyczepność do podłoży węglowych (ze względu na pokrewną naturę chemiczną), zdolność do ochrony podłoża przed utlenieniem i promieniowaniem (SiC jest też odporny na promieniowanie jonizujące). Wady i wyzwania: osadzanie SiC metodą CVD wymaga stosunkowo wysokich temperatur (zwykle 900–1200 °C) oraz gazów prekursora zawierających krzem i węgiel (np. silanów z domieszką związków węglowodorowych lub chlorosilanów jak MTS – metylotrichlorosilan). Proces generuje agresywne produkty uboczne (HCl), co stawia wymagania korozyjne wobec aparatury. Powłoka SiC, choć odporna do ok. 1500 °C, powyżej tej temperatury w warunkach utleniających ulega utlenianiu aktywnemu – SiC zamiast tworzyć trwałą pasywującą warstewkę SiO₂ (jak czyni to w niższej temperaturze), zaczyna parować w formie SiO i traci masę. Zjawisko to ogranicza zastosowanie SiC powyżej ~1600 °C w obecności tlenu. Mimo to, w swoim zakresie stabilności powłoki z węglika krzemu należą do najskuteczniejszych dostępnych ochron wysokotemperaturowych i są niezastąpione w wielu zastosowaniach przemysłowych.

Powłoki BN (azotek boru)

Azotek boru może występować w różnych odmianach krystalicznych – najczęściej spotykany jest heksagonalny h-BN (struktura grafitopodobna) oraz kubiczny c-BN (struktura jak diament). Metodą CVD typowo otrzymuje się pirolicityczny BN (PBN), będący formą heksagonalnego azotku boru osadzoną w postaci gęstej, zorientowanej warstwy. Właściwości: PBN osadzany z fazy gazowej odznacza się niezwykłą kombinacją cech: jest chemicznie obojętny i stabilny termicznie (nie reaguje i nie utlenia się aż do ok. 900 °C w powietrzu, a w atmosferze beztlenowej nawet do ~2000 °C). Jednocześnie BN w formie heksagonalnej jest doskonałym izolatorem elektrycznym (szeroka przerwa energetyczna ~6 eV, rezystywność rzędu 10^6 Ω·m) oraz bardzo dobrym przewodnikiem ciepła – z tego powodu bywa nazywany “białym grafitem” lub “nieorganicznym Teflonem”. PBN jest materiałem nieporowatym i niezwykle czystym (CVD-BN może osiągać czystość >99,9%), wykazuje także właściwości samosmarujące zbliżone do grafitu (mała energia powierzchniowa). Zastosowania: dzięki wysokiej izolacyjności elektrycznej połączonej z odpornością termiczną, piroilityczny azotek boru stosowany jest jako materiał konstrukcyjny i powłokowy w urządzeniach próżniowych i wysokotemperaturowych wymagających elektrycznej izolacji. Typowym zastosowaniem są tygle i osłony w procesach wzrostu monokryształów półprzewodnikowych (np. tygiel z PBN do hodowli monokryształów GaAs metodą VGF), elementy izolacyjne w piecach próżniowych, dysze i prowadnice drutu w urządzeniach do ciągłego odlewania, gdzie BN zapewnia odporność na przywieranie metalu. Warstwy BN są też używane jako powłoki ochronne form odlewniczych oraz jako powłoki rozdzielające (dzięki właściwościom przeciwprzyczepnym i smarnym). W elektronice h-BN w postaci cienkiej warstwy 2D (analogia grafenu) jest badany jako materiał dielektryczny w nanourządzeniach; natomiast c-BN, choć bardzo trudny do osadzenia metodą CVD, jest ceniony ze względu na ekstremalną twardość (druga po diamencie) i używany głównie w formie spiekanych płytek do obróbki twardych stali. Zalety BN (h-BN/PBN): wyjątkowa odporność chemiczna i stabilność w środowiskach korozyjnych, wysoka wytrzymałość termiczna, doskonała izolacyjność elektryczna przy jednoczesnym dobrym przewodnictwie cieplnym (co rzadko idzie w parze), brak zwilżania przez większość stopionych metali (stąd zastosowanie jako powłoka form). Wady: h-BN jest materiałem stosunkowo miękkim (twardość ~1–2 w skali Mohsa, łatwo się rysuje), przez co nie pełni roli typowej powłoki przeciwzużyciowej jak TiN czy TiC. W temperaturach >900 °C w powietrzu ulega utlenieniu do B₂O₃, który jest lotny (paruje) lub higroskopijny, co ogranicza ochronę długoterminową. Osadzanie BN metodą CVD wymaga użycia reagenta borowego (np. BCl₃) i azotowego (NH₃) w wysokiej temperaturze ~1500 °C, co generuje żrące produkty (HCl) i stawia wysokie wymagania materiałom aparatury. Pomimo tych wyzwań, powłoki PBN są niezastąpione tam, gdzie potrzebna jest kombinacja izolacji elektrycznej, czystości i odporności termicznej – żaden inny materiał ceramiczny nie oferuje takiego zestawu właściwości.

Tabela 1. Przykładowe powłoki otrzymywane metodą CVD i ich zastosowania.

Typ powłoki (materiał)	Przykładowe zastosowania (branża)
Węgliki (TiC, SiC, B₄C, WC)	Twarde powłoki narzędzi skrawających; osłony termo- i żaroodporne (komory spalania, dysze rakietowe); elementy optyczne (lustra z SiC)
Azotki (TiN, Si₃N₄, BN)	Powłoki przeciwzużyciowe na narzędzia (TiN); izolatory i podłoża elektroniczne (h-BN, Si₃N₄); c-BN – narzędzia do ultra-twardych materiałów
Borki (TiB₂, ZrB₂)	Powłoki narzędziowe o ekstremalnej twardości; powłoki ochronne w aero- i astronautyce (ZrB₂ jako powłoka odporna na ablację)
Tlenki (Al₂O₃, SiO₂, SnO₂)	Warstwy izolacyjne w elektronice (SiO₂); powłoki odporne na utlenianie i zużycie w narzędziach (Al₂O₃); transparentne powłoki przewodzące (SnO₂:In – TCO w fotowoltaice)
„Diamentowe” (DLC, diament)	Powłoki tribologiczne o niskim tarciu (DLC – elementy maszyn); elektrody i okienka optyczne odporne chemicznie (diament CVD w chemii i optyce)
Inne materiały	Warstwy półprzewodnikowe (np. epitaksjalny Si, GaAs); powłoki konwersyjne (np. silikaty, glinokrzemiany osadzane na szkle); warstwy katalityczne (np. Pt, Ir – rzadziej CVD)

Aparatura CVD stosowana w przemyśle i laboratoriach

Główne elementy aparatury: Typowy system do chemicznego osadzania z fazy gazowej składa się z kilku zasadniczych podzespołów. Pierwszym jest układ dostarczania gazów – obejmujący butle z prekursorami (w formie gazowej lub par lotnych cieczy/ciał stałych), linie doprowadzające z zaworami i regulatorami oraz precyzyjne kontrolery przepływu masowego (MFC), zapewniające odpowiednią ilość każdego reagenta. Drugim elementem jest reaktor (komora reakcyjna) – przestrzeń, w której umieszczane jest podłoże i gdzie dochodzi do reakcji. Ściany komory muszą wytrzymywać odpowiednią temperaturę oraz być obojętne chemicznie wobec reagentów (często stosuje się komory kwarcowe lub ze stali kwasoodpornej pokrytej np. halogenkami metali). Trzecim kluczowym komponentem jest źródło energii do aktywacji procesu – najczęściej jest to system grzewczy (piec oporowy lub indukcyjny) nagrzewający podłoże do wymaganej temperatury. W przypadku PECVD dodatkowo zastosowany jest generator plazmy RF/mikrofalowej z elektrodami w obrębie komory reakcyjnej. Czwarty element to system próżniowy – pompy (np. wstępne rotacyjne i wysokopróżniowe turbomolekularne) pozwalające obniżyć ciśnienie w układzie dla procesów niskociśnieniowych oraz regulować przepływ gazów przez reaktor. Ostatnim, lecz bardzo ważnym podzespołem jest układ wywiewu i oczyszczania gazów wylotowych – reagenty opuszczające reaktor oraz produkty uboczne (często toksyczne lub agresywne) muszą zostać bezpiecznie odprowadzone i zneutralizowane (stosuje się np. płuczki wodne, spalarki lub sorbenty chemiczne przed wypuszczeniem gazów do atmosfery). Aparatura CVD wyposażona jest również w układy pomiarowo-kontrolne (czujniki temperatury, ciśnienia, przepływów, mieszalniki gazów, system sterowania sekwencjami procesu) umożliwiające precyzyjne prowadzenie depozycji.

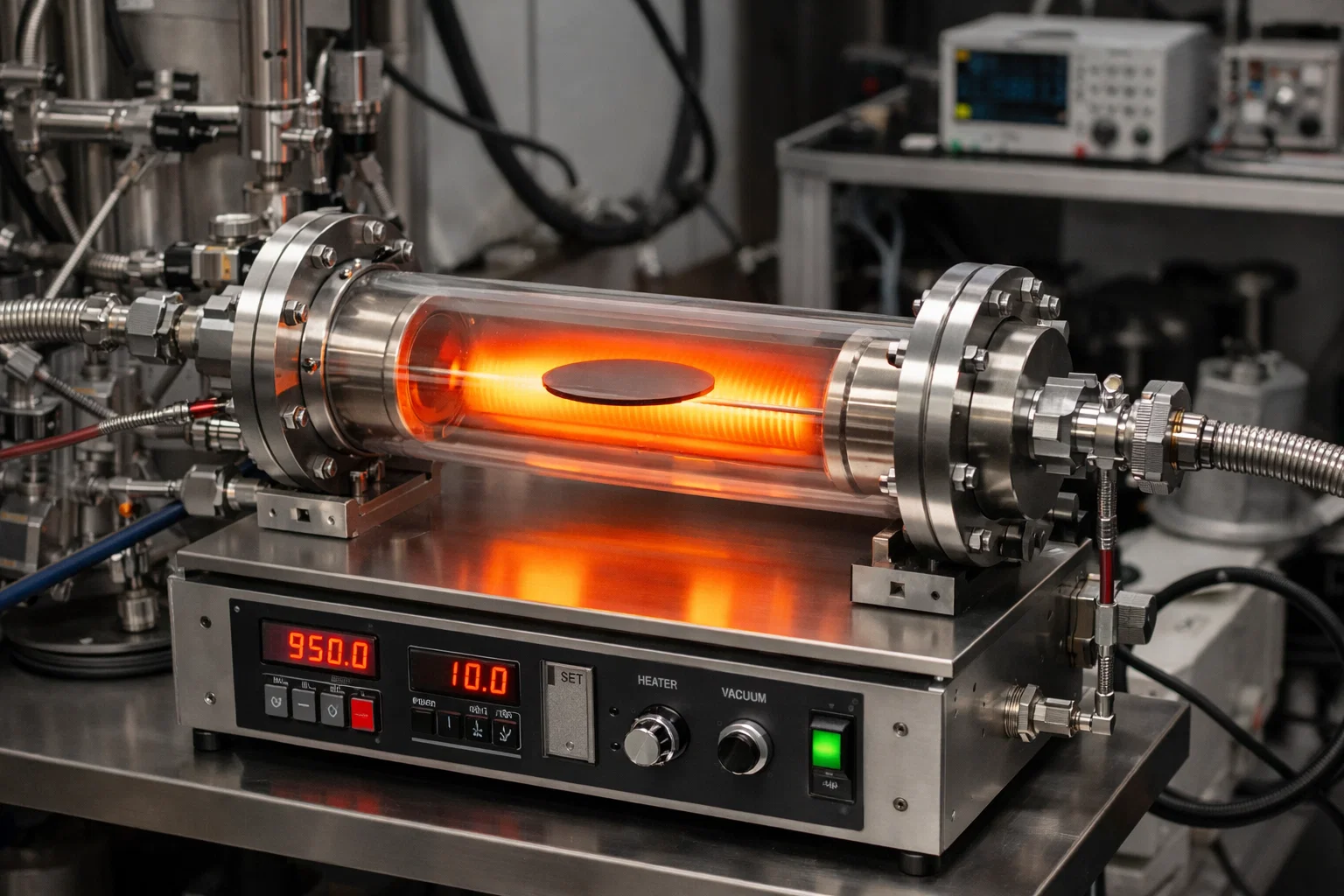

Reaktory zimnościenne i gorącościenne: W konstrukcji aparatury CVD wyróżnia się dwa podstawowe podejścia odnośnie sposobu grzania – reaktory gorącościenne (hot-wall) i zimnościenne (cold-wall). W reaktorach gorącościennych cały wnętrze komory jest utrzymywane w wysokiej temperaturze (np. rura kwarcowa w piecu). Zapewnia to bardzo równomierny rozkład temperatur w strefie reakcyjnej i umożliwia jednoczesne osadzanie na wielu podłożach (np. kilkadziesiąt płytek półprzewodnikowych ustawionych pionowo w reaktorze poziomym lub w tzw. “piecach rurowych” do LPCVD). Wadą jest jednak osadzanie się powłoki również na ścianach komory (co powoduje straty materiału, zanieczyszczenia i konieczność częstego czyszczenia). W reaktorach zimnościennych natomiast ogrzewa się selektywnie tylko podłoże (np. za pomocą indukcji lub promienników halogenowych), a ściany komory pozostają relatywnie chłodne (często chłodzone wodą). Dzięki temu reakcja jest zlokalizowana głównie na powierzchni podłoża, a osadzanie na ścianach jest ograniczone – co zmniejsza zanieczyszczenia i pozwala lepiej kontrolować proces. Przykładem zimnościennego systemu jest pionowy reaktor do epitaksji z indukcyjnie grzanym grafitowym uchwytem na pojedyńczy wafelek – gazy wprowadzane są od dołu, a dzięki rotacji uchwytu uzyskuje się znakomitą jednorodność warstwy. Reaktory cold-wall częściej stosuje się do procesów wymagających najwyższej czystości i precyzji (np. epitaksja półprzewodników), natomiast hot-wall – do procesów masowych (np. nanoszenie dielektryków w LPCVD w produkcji MEMS lub pokrywanie dużych partii detali powłokami ochronnymi).

Przykłady aparatury przemysłowej: W przemyśle mikroelektronicznym powszechne są poziome piece rurowe do procesów LPCVD, mieszczące naraz kilkadziesiąt krzemowych płytek – używane do osadzania np. poli-Si, SiO₂, Si₃N₄ w produkcji układów scalonych. Współcześnie coraz częściej stosuje się także systemy pionowe typu single-wafer (na pojedyncze podłoże) dla lepszego sterowania procesem przy krótszych czasach cyklu. W branży narzędziowej dominują wsadowe reaktory CVD przystosowane do wysokiej temperatury (ok. 1000 °C) – często są to grafitowe retorty w piecach oporowych, zdolne pomieścić setki płytek skrawających jednocześnie. W celu obniżenia temperatury powłokowania narzędzi stalowych stosuje się reaktory PECVD z plazmą o częstotliwości radiowej, pozwalające osadzać np. powłoki DLC już w ~200 °C. Innym obszarem są urządzenia do osadzania diamentów CVD – tutaj wykorzystuje się reaktory mikrofalowe (MWCVD) lub z gorącym drutem, zdolne wytwarzać stabilną plazmę w mieszance metan-wodór do syntezy diamentu na większych powierzchniach. Aparatura CVD bywa także zintegrowana w linie technologiczne – np. procesy in-line CVD na szkle (tzw. powłoki on-line na szkło float) odbywają się w ruchomej linii produkcyjnej, gdzie komora CVD nanosi warstwę na ciągłą taśmę szkła tuż za wanną szklarską (depozycja w temp. ~600 °C, na gorącym szkle).

Bezpieczeństwo i utrzymanie aparatury: Procesy CVD często wykorzystują toksyczne, palne lub żrące gazy (np. silan SiH₄, fosfina PH₃, chlorowodór HCl, amoniak NH₃). Dlatego aparatura wyposażona jest w liczne zabezpieczenia – detektory wycieków, systemy odcinające dopływ gazu przy awarii, komory wentylacyjne (gas cabinets) dla butli z toksycznymi gazami itp. Gazy opuszczające reaktor nie mogą być bezpośrednio uwalniane do atmosfery – muszą zostać przefiltrowane lub zneutralizowane w specjalnych absorberach/scrubberach, gdyż często zawierają szkodliwe związki (np. chlorowcopochodne metali). Utrzymanie aparatury obejmuje regularne czyszczenie komór (usuwanie narostów powłok ze ścian, np. poprzez trawienie chemiczne), kalibrację czujników i kontrolerów, oraz wymianę uszczelek i elementów zużywających się w warunkach korozyjnych. Nowoczesne systemy CVD są sterowane komputerowo (PLC z interfejsem operatorskim) i umożliwiają precyzyjne powtarzanie złożonych cykli procesów, co jest niezbędne w produkcji zaawansowanych urządzeń.

Zalety i ograniczenia metody CVD w porównaniu do innych technik

Chemical Vapor Deposition ma szereg cech odróżniających ją od fizycznych metod PVD oraz od pokrewnych procesów ALD. Poniżej zestawiono główne zalety CVD, które przesądzają o jej wyborze w danych zastosowaniach, oraz ograniczenia, które niekiedy skłaniają do użycia alternatywnej metody.

Zalety CVD:

• Doskonała konformalność powłok: W metodzie CVD reagenty w postaci gazowej docierają przez dyfuzję do wszystkich zakamarków powierzchni, dzięki czemu możliwe jest równomierne pokrycie nawet bardzo złożonych trójwymiarowych struktur – co często jest niewykonalne metodami PVD z uwagi na ich kierunkowy, “liniowy” charakter (tzw. problem cieniowania przy naparowywaniu). CVD zapewnia równą grubość warstwy nawet w wnękach o dużym stosunku kształtu, ustępując pod tym względem jedynie procesowi ALD (który jednak jest znacznie wolniejszy).
• Wysoka czystość i jakość osadzanych warstw: Powłoki CVD wyróżniają się zwykle dużą gęstością (braki porowatości) oraz wysoką czystością chemiczną. Otrzymywane warstwy mają mało defektów i cechują się jednorodnym składem – dzięki temu spełniają rygorystyczne wymogi elektroniki (np. warstwy dielektryczne w tranzystorach). Proces chemiczny pozwala uzyskać materiały trudno osiągalne metodami PVD – np. izolatory (SiO₂, Al₂O₃) czy warstwy epitaksjalne półprzewodników – z doskonałą stechiometrią i kontrolą domieszkowania.
• Silna adhezja powłoki do podłoża: W CVD powłoka narasta w wyniku reakcji na powierzchni podłoża – co sprzyja tworzeniu wiązań chemicznych między warstwą a podłożem. Dzięki temu powłoki CVD wykazują z reguły lepszą przyczepność niż powłoki PVD, które są “nakładane” z zewnętrznego źródła. Cecha ta ma znaczenie np. w powłokach narzędziowych – CVD zapewnia mocne związanie powłoki (ważne przy obciążeniach mechanicznych podczas skrawania).
• Wysoka wydajność i skalowalność procesu: Metodami CVD (zwłaszcza w reaktorach wsadowych) można jednocześnie pokrywać wiele elementów, co przekłada się na dużą przepustowość produkcyjną. Historycznie w przemyśle półprzewodników CVD dominowało w operacjach wymagających pokrycia całej płytki jednorodnymi warstwami (np. warstwy dielektryczne) – procesy te łatwo skalować na duże partie. Ponadto szybkość wzrostu w CVD może być stosunkowo wysoka (rzędu kilku mikrometrów na minutę lub więcej w zależności od warunków), podczas gdy np. ALD jest o rzędy wielkości wolniejszy.
• Uniwersalność materiałowa: CVD umożliwia osadzanie bardzo szerokiego spektrum materiałów – od czystych metali, przez związki półprzewodnikowe (krzem, german, GaAs, GaN), różnorodne ceramiki (węgliki, azotki, tlenki, borki), aż po materiały węglowe (diament, DLC). Ważne jest jedynie, by dysponować lotnym prekursorem danego pierwiastka. Dla porównania – PVD jest ograniczone do materiałów, które da się odparować lub rozpylić (co dla wielu związków jest trudne bez utraty stechiometrii), a ALD wymaga specyficznych par reagentów do każdej warstwy.

Ograniczenia i wyzwania CVD:

• Wysoka temperatura procesu: Większość procesów CVD wymaga znacznego podgrzania podłoża (często 500–1000 °C). Takie temperatury wykluczają pokrywanie materiałów o niskiej odporności cieplnej (np. stopy o niskiej temperaturze topnienia, tworzywa sztuczne) oraz sprawiają, że w mikroelektronice CVD stosuje się głównie na wczesnych etapach procesu (przed wprowadzeniem elementów wrażliwych na temperaturę). Co prawda istnieją odmiany obniżające temperaturę (PECVD, MOCVD), lecz często kosztem innej komplikacji (np. konieczność użycia plazmy lub mniej stabilnych prekursorów). Pod tym względem techniki PVD (np. napylanie, które odbywa się w ~200–500 °C) mają przewagę przy pokrywaniu gotowych wyrobów o ograniczonej odporności cieplnej.
• Złożoność kontroli procesu: Reakcje chemiczne zachodzące w CVD są z natury skomplikowane – obejmują kinetykę powierzchniową, transport masy w fazie gazowej, zjawiska termiczne. Dokładne sterowanie grubością i składem warstw (szczególnie w skali atomowej) jest trudniejsze niż w ALD, gdzie proces jest samoograniczający. CVD wymaga precyzyjnej kontroli wielu parametrów jednocześnie (temperatury, ciśnienia, stężenia gazów, prędkości przepływu), a niewielkie odchyłki mogą skutkować np. powstawaniem niepożądanego pyłu (cząstek) wskutek reakcji homogenicznych w fazie gazowej. Dla porównania, PVD jest procesem bardziej bezpośrednim (fizyczne osadzanie), a ALD choć skomplikowany aparaturowo, ma proste cykle reakcji.
• Wymagania aparaturowe i bezpieczeństwo: Urządzenia do CVD są zazwyczaj kosztowne i skomplikowane – muszą wytrzymywać korozyjne chemikalia, wysokie temperatury i próżnię. Konieczne jest stosowanie specjalnych materiałów konstrukcyjnych (grafit, kwarc, stopy Hastelloy) odpornych na reagenty. Ponadto stosowane gazy często są toksyczne lub łatwopalne (np. silan, fosfina, chlorowodory), co wymaga rozbudowanych systemów bezpieczeństwa i pomp wyciągowych z neutralizacją spalin. To podnosi koszty eksploatacji oraz stawia wysokie wymagania w zakresie BHP. Z tego powodu w wielu zakładach łatwiej wdrożyć procesy PVD – które choć wymagają wysokiej próżni, to nie korzystają z tak niebezpiecznych substancji chemicznych.
• Ograniczenia geometryczne i skalowe: Choć CVD pozwala równomiernie pokryć skomplikowane kształty, to jest ograniczony rozmiarem komory – trudno osadzać powłoki CVD na obiektach bardzo dużych gabarytów (z uwagi na konieczność utrzymania jednorodnych warunków w całej objętości reaktora). PVD bywa łatwiejszy do zastosowania dla dużych powierzchni (np. naparowywanie cienkich warstw na wielkoformatowe tafle szkła w próżni). Ponadto niektóre materiały trudno zdeponować CVD ze względu na brak odpowiednich prekursorów – jeśli dany pierwiastek nie tworzy związku lotnego o dostatecznej stabilności, jego osadzanie jest niewykonalne. W takich przypadkach korzysta się z PVD (gdzie źródłem jest materiał stały).

Podsumowanie porównania: Metoda CVD jest niezastąpiona tam, gdzie wymagana jest najwyższa jakość, jednorodność i konformalność powłoki, a warunki procesu (wysoka temperatura, reagenty) są akceptowalne. Dominujące obszary zastosowań CVD to mikroelektronika (osadzanie dielektryków, półprzewodników, barier dyfuzyjnych), powłoki ochronne na narzędzia (twarde powłoki ceramiczne) oraz wytwarzanie specjalnych materiałów (diamenty CVD, nanorurki węglowe, kompozyty infiltracyjne CVI). Techniki PVD natomiast przodują w nanoszeniu powłok na materiały wrażliwe termicznie oraz tam, gdzie wymagane są niższe napięcia wewnętrzne powłok (np. cienkie powłoki dekoracyjne, utwardzanie powierzchni narzędzi stalowych w niższej temp.). Z kolei ALD jest wybierane do ultracienkich warstw i pokrywania ultrawysokich aspektów (np. w pamięciach 3D NAND) – kosztem wydajności. Często w praktyce przemysłowej technologie te się uzupełniają: CVD zapewnia bazowe warstwy o świetnych właściwościach mechanicznych, PVD dodaje warstwy wykończeniowe (np. niskotemperaturowe), a ALD może służyć do precyzyjnych warstw funkcjonalnych. Wybór metody zależy każdorazowo od wymagań aplikacji, materiału podłoża oraz względów ekonomicznych.

Bibliografia

1. Toma F.T.Z., Rahman M.S., Hussain K.M.A., Ahmed S. Thin Film Deposition Techniques: A Comprehensive Review. Journal of Materials Nanotechnology. 2024;4(??): – Omówienie różnych technik osadzania cienkich warstw, m.in. CVD i jego odmian, z uwzględnieniem ich zalet i wyzwań.
2. Zhang J., Zhang Y., Fu Y., Chen R., Li T., Hou X., Li H. Research progress in chemical vapor deposition for high-temperature anti-oxidation/ablation coatings on thermal structural composites. Composites Part B: Engineering. 2025;291:112015 – Przegląd zastosowań metody CVD do ochrony kompozytów C/C i C/SiC powłokami odpornymi na utlenianie/ablację; przedstawia m.in. historię rozwoju CVD od lat 50. i jej zalety w otrzymywaniu czystych, jednorodnych powłok na złożonych kształtach.
3. Encyklopedia Inżynierii Chemicznej – Reaktory CVD. Visual Encyclopedia of Chemical Engineering, Univ. of Michigan (dostęp: 2024) – Opis konstrukcji i działania reaktorów do CVD (atmosferycznych, niskociśnieniowych, PECVD), wraz z ilustracjami różnych konfiguracji oraz zestawieniem zalet i wad tych systemów.
4. Ramasamy R.P. Chemical vapor deposition. w: Encyclopedia of Electrochemical Power Sources, 2009 – Hasło encyklopedyczne opisujące proces CVD i typową aparaturę: elementy systemu (układ gazowy, komora, źródło energii, pompy próżniowe, wywiew) oraz wymogi dotyczące prekursorów i usuwania produktów ubocznych.
5. Sandvik Coromant – Materiały dydaktyczne “Cutting tool materials – Coating – CVD” (dostęp: 2026) – Charakterystyka powłok CVD na narzędzia skrawające: opis właściwości TiC, Al₂O₃, TiN i nowoczesnych systemów wielowarstwowych CVD na węglikach spiekanych; omówienie ich zalet (twardość, odporność na zużycie, adhezja) oraz ulepszeń (MT-CVD).
6. Ohtake N. i in. Properties and Classification of Diamond-Like Carbon Films. Materials (Basel). 2021;14(2):315 – Kompleksowy przegląd filmów diamentopodobnych DLC: klasyfikacja struktur, właściwości mechaniczne (wysoka twardość, niskie tarcie), stabilność termiczna oraz zastosowania przemysłowe tych powłok.
7. Wang L., Chen S. i in. Recent Advances in CVD of Hexagonal Boron Nitride on Insulating Substrates. Nanomaterials. 2025;15(x): – Przegląd najnowszych metod osadzania h-BN (w tym PECVD, LPCVD, MOCVD) oraz jego właściwości: szeroka przerwa energetyczna, wysoka przewodność cieplna, stabilność chemiczna czyniąca h-BN materiałem do zastosowań w elektronice i powłokach ochronnych.
8. TevTech LLC – Materiały informacyjne “CVD Coatings – SiC and PBN” (dostęp: 2025) – Dane techniczne producenta pieców CVD dotyczące depozycji węglika krzemu i azotku boru: właściwości CVD-SiC (czystość, jednorodność, obojętność chemiczna, zakres grubości) oraz PBN (anisotropowa struktura, wysoka rezystywność i przewodność cieplna, czystość materiału).
9. Wafer World Inc. Silicon Manufacturing: Comparing PVD, ALD, and CVD. (artykuł online, 2025) – Porównanie trzech głównych metod osadzania cienkich filmów w półprzewodnikach; wskazano kluczowe różnice: PVD – szybkie, tanie lecz kiepska step coverage; CVD – jednorodne i konformalne powłoki o wysokiej czystości, ale wymaga wysokiej temperatury i skomplikowanej aparatury; ALD – idealna konformalność i kontrola grubości, lecz najwolniejsza i najdroższa.
10. Abbasi I. Atomic Layer Deposition vs Chemical Vapor Deposition. AZoNano (13 czerwca 2024) – Artykuł przeglądowy porównujący ALD i CVD; omawia mechanizmy procesów, zakres zastosowań oraz wyzwania. Podkreślono m.in. że CVD wymaga precyzyjnej kontroli warunków i drogiej aparatury, a powlekanie bardzo dużych obiektów bywa ograniczone rozmiarem komory.

Opracowanie: Rafał Klasiński / Fundacja Independent Institute of Chemical Processes
